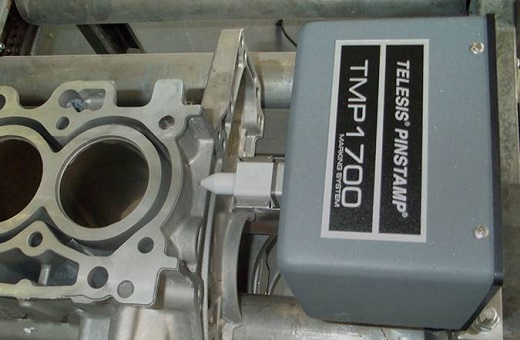

TMP1700 氣動打刻機
TMP1700/470在PINSTAMP®系列中是價格最低的一款.堅固的TMP1700打標頭結構精巧,打標窗口為1-1/2”X2-1/2”(38.1x63.5mm),打標速度每秒鐘可達6個字符.這款打標機非常適合於自動化生產線作業。
產品優勢
- 打標窗口:1-1/2x2-1/2” (38.1mmX63.5mm)
- 堅固的X/Y移動平台易於維護
- 結構緊湊的打標頭,尺寸約為6.6”X6.2”X4.7”(168X158X120mm)

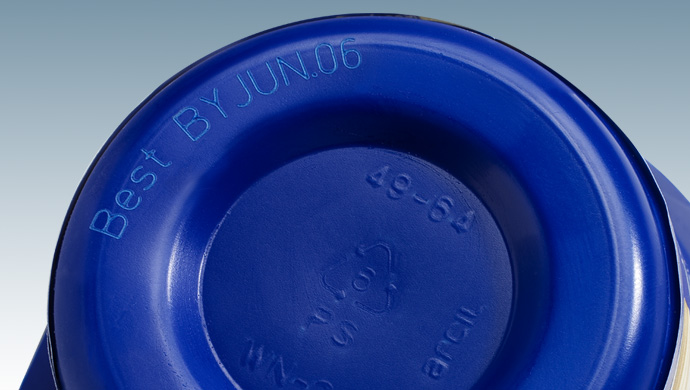

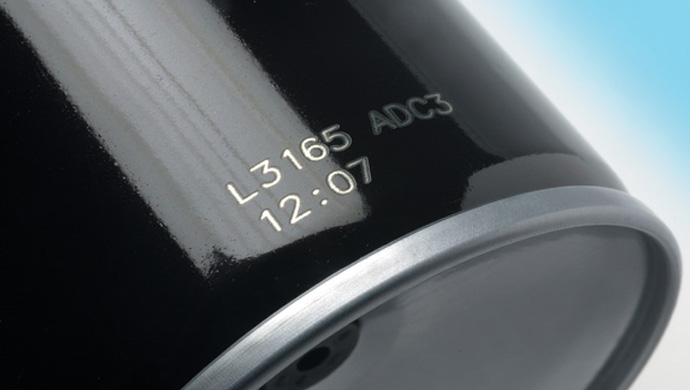

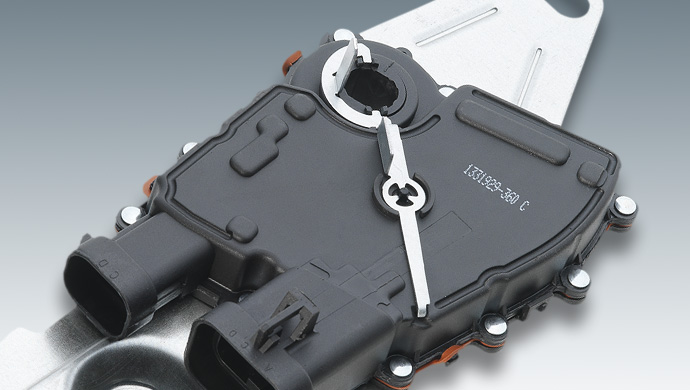

- 從軟塑膠到硬度高達Rc60的鋼,適用的打標範圍廣泛
- 保護打標頭免費固體和液體污染的擋板
- 功能完備,最新式的TMC470控制器,具有兩個序列端口,USB接口和以太網端口
- 打標點密度為每英寸200點(每cm79個)
- 多種規格的打標針可供選擇,打標深度範圍為.001”到.018”(.03~45mm)
- 可在高低不平達25”(6mm)的表面打標
- 自動產生序列息、時間、日期和班次碼
- 儲存達到400個打標圖樣(文件)
- 方便連接到PLC(可編程的邏輯控制器)和計算機
可選配件
- 用於圓柱形部件的旋轉裝置
- 打標頭固定支架,可編程Z-軸版本
- 面板式和符合IP/NEMA標準的控制器
- 商標/字體設計軟件,可設計常用的字體和商標
- 可基於個人計算機在www.telesis.com上免費下載升級應用程序
- 功能強大的Merlin®Ⅲ軟件,在2009年第三季度可用
結構緊湊的TMC470控制器
保護TMP1700打標頭免遭固體和液體污染的擋板
性能規格
規格 | 參數值 |
TMP1700 打印頭 |
|
重量 | 2.9kg(6.4lb) |
工作溫度 | 0℃ to 50℃ (32℉ to 122℉) |
空壓需求 | 60 to 120p psig(4.2 to 8.3 bars) 乾淨空壓 |
空壓量 | 0.4 SCFM(idle) 0.6SCFM(marking) |
打刻範圍 | 63 X 38 mm (2.5 X 1.5 “) |
打刻針 | 10MP-,25L-,25XL-,150S,OR 150SA-series |
打刻針材質 | 碳化物,礸石,工具鋼 |
TMC 470 控制器 |
|
操作介面 | CE,RoHS |
防護等級 | NEMA 1 (I.P.30), NEMA 12 (I.P.65) |
重量 | 1.68kg(3.69lb.) controller only 1.77kg(3.90lb.) with wall-mount kit 2.51kg(5.52lb.) with panel-mount kit 12.77kg(28.1lb.) with TMC470N enclosure |
電源 | 95 to 250 VAC,2A,50-60Hz,單相 |
工作溫度 | 0℃ to 50℃ (32℉ to 122℉) |
環境濕度 | 10% to 80% 非冷凝 |
冷却 | 內建恆溫控制風扇 |
通訊 | TTL,Discrete I/O,RS232,RS485,TCP/IP,and USB |
輸入 | 12組輸入訊號 10VDC(minimum voltage) 30VDC(maximum voltage) 12 to 24 VDC(nominal voltage) 2.3mA @ 12VDC;4.9Ma @ 24VDC (nominal current) |
輸出 | 6組輸出訊號 10VDC(minimum voltage) 30VDC(maximum voltage) 12 to 24 VDC(nominal voltage) 2.3mA @ 12VDC;4.9Ma @ 24VDC (nominal current) |
